10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

1. Отверните гайку болта нижнего крепления генератора к передней опоре двигателя и...

2. ...снимите с болта пружинную и плоскую шайбы.

3. Ослабьте гайку крепления генератора к натяжной планке.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

4. Отверните гайку крепления натяжной планки генератора к шпильке головки блока цилиндров.

5. Снимите рым со шпильки и натяжную планку. Установите рым на шпильку и навинтите гайку (рым понадобится для снятия двигателя с подрамника).

6. Снимите ремень привода генератора со шкивов генератора и коленчатого вала двигателя.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

7. Выньте болт нижнего крепления генератора к передней опоре двигателя и снимите генератор вместе с натяжной планкой.

8. Выньте маслоизмерительный щуп из отверстия блока цилиндров.

9. Ослабьте затяжку хомутов шланга системы вентиляции картера двигателя и снимите шланг.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10. Ослабьте затяжку хомута крепления соединительного шланга на выпускном патрубке головки блока цилиндров и...

11. ...снимите с патрубка шланг вместе с термостатом.

12. Отверните три гайки крепления датчика момента искрообразования к корпусу привода вспомогательных агрегатов.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

13. Отсоедините шланг от вакуумного регулятора опережения зажигания и снимите датчик момента искрообразования с корпуса привода.

14. Ослабьте затяжку хомутов и отсоедините от впускной трубы шланги вакуумного усилителя и...

15. ...подогрева впускной трубы.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

16. Ослабьте затяжку хомута и отсоедините шланг малой ветви вентиляции картера со штуцера крышки головки блока цилиндров.

17. Ослабьте затяжку хомута топливного шланга (от топливного насоса к карбюратору) и...

18. ...снимите его с нагнетательного штуцера топливного насоса.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

19. Отверните две гайки крепления топливного насоса и...

20. ...снимите топливный насос со шпилек корпуса привода.

21. Отверните болт крепления корпуса привода вспомогательных агрегатов и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

22. ...снимите корпус привода со шпилек головки блока цилиндров.

23. Отверните два болта крепления кронштейна приемной трубы (под болтами установлены пружинные шайбы).

24. Отверните четыре гайки крепления фланцев приемной трубы глушителя к шпилькам головки блока цилиндров (под гайками установлены плоские шайбы) и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

25. ...снимите приемную трубу с кронштейном и шлангом подачи теплого воздуха в воздушный фильтр.

26. Отверните два болта крепления фланца подводящей трубы водяного насоса.

27. Отверните болт крепления кронштейна подводящей трубы к блоку цилиндров и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

28. ...снимите подводящую трубу водяного насоса со шлангами и термостатом в сборе.

29. Ослабьте затяжку хомута и снимите отводящий шланг отопителя с выпускного патрубка головки блока цилиндров.

30. Отсоедините от штуцера карбюратора шланг вакуумного регулятора опережения зажигания.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

31. Отверните три гайки крепления впускной трубы к головке блока цилиндров (под гайками установлены плоские шайбы) и...

32. ...снимите впускную трубу в сборе с карбюратором.

33. Зацепите стропы подъемного механизма за рамы двигателя. Приподнимите двигатель, натянув стропы. Отверните гайку болта крепления передней опоры двигателя к кронштейну подрамника...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

34. ...снимите пружинную и плоскую шайбы и...

35. ...выньте болт с плоской шайбой.

36. Отверните гайку болта крепления задней опоры двигателя к подрамнику, снимите пружинную и плоскую шайбы и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

37. ...выньте болт с плоской шайбой. Снимите двигатель с подрамника.

38. Установите двигатель на устойчивую подставку или стенд для разборки и сборки. Отверните три болта крепления передней опоры двигателя к блоку цилиндров и снимите опору.

39. Снимите масляный фильтр с двигателя (рекомендуем пользоваться специальным съемником).

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

40. Отверните три болта крепления передней крышки ремня привода распределительного вала и снимите ее.

41. Отверните гайку крепления натяжного ролика.

42. Отверните болт крепления шкива привода генератора от коленчатого вала, зафиксировав маховик от проворачивания (уприте отвертку в болт крепления картера сцепления к двигателю и в зубчатый венец маховика). Снимите болт крепления шкива с плоской шайбой.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

43. Аккуратно подденьте отверткой (или монтажной лопаткой) шкив привода генератора и снимите его с переднего конца коленчатого вала.

44. Снимите зубчатый ремень привода распределительного вала со шкива коленчатого вала.

45. Снимите натяжной ролик со шпильки блока цилиндров.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

46. Снимите дистанционное кольцо натяжного ролика.

47. Зафиксируйте шкив распределительного вала от проворачивания, уперев отвертку в шпильку крепления защитной крышки зубчатого ремня, и отверните болт крепления шкива.

48. Снимите зубчатый шкив распределительного вала, выньте шпонку шкива, если она неплотно сидит в пазу вала.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

49. Отверните гайку и...

50. ...четыре болта крепления задней крышки (три из них крепят водяной насос к блоку цилиндров).

51. Снимите заднюю защитную крышку ремня привода распределительного вала.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

52. Вставьте отвертку между фланцем корпуса насоса и блоком, сдвиньте насос с посадочного места.

53. Снимите насос и прокладку (показана стрелкой).

54. Отверните две гайки крепления крышки головки блока цилиндров, снимите плоские шайбы и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

55. ...резиновые втулки.

56. Снимите крышку головки блока цилиндров.

57. Отверните шесть болтов крепления головки блока цилиндров...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

58. ...с помощью сменной головки, ключа для болтов с внутренним шестигранником и динамометрического ключа (так как момент затяжки болтов составляет около 80 Н/м или 8 кгс/м).

59. С помощью отвертки отделите головку от блока и...

60. ...снимите головку блока цилиндров.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

61. Снимите прокладку головки блока цилиндров.

62. Отверните одиннадцать болтов крепления масляного картера двигателя.

63. С помощью отвертки отделите масляный картер от блока цилиндров и снимите картер и его прокладку.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

64. Отверните три болта крепления приемника масляного насоса (под головками болтов установлены пружинные шайбы) и снимите приемник.

65. Снимите уплотнительное кольцо с приемника масляного насоса.

66. Отверните четыре гайки крепления нижних крышек шатунов (по две на каждой крышке).

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

67. Снимите крышки шатунных подшипников. Если номера цилиндров на них не видны, нанесите метки (кернением или краской).

68. Снимите вкладыши шатунных подшипников с шеек коленчатого вала. Если не планируется замена вкладышей, промаркируйте их с нерабочей стороны.

69. Аккуратно протолкните шатуны в цилиндры так, чтобы шатуны не задевали за стенки цилиндров.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

70. Выньте поршни с шатунами в сборе из цилиндров. Если номера цилиндров на шатунах не видны, нанесите метки (кернением или краской).

71. Подденьте отвертками зубчатый шкив коленчатого вала и...

72. ...снимите его с переднего конца коленчатого вала.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

73. Выньте шпонку крепления зубчатого шкива из канавки переднего конца коленчатого вала.

74. Отверните шесть болтов крепления масляного насоса...

75. ...подденьте его отверткой и отделите насос от блока цилиндров.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

76. Снимите масляный насос в сборе с переднего конца коленчатого вала.

77. Зафиксируйте маховик от проворачивания, отверните шесть болтов его крепления и...

78. ...снимите стопорную шайбу болтов.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

79. Снимите маховик с заднего фланца коленчатого вала двигателя.

80. Обратите внимание: если установочная втулка осталась в маховике, сразу пометьте отверстие в коленчатом валу, в котором она была установлена. Иначе появится дисбаланс.

81. Отверните пять болтов и две гайки крепления держателя заднего сальника коленчатого вала.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

82. Подденьте держатель отверткой и...

83. ...снимите его с двигателя.

84. Зафиксируйте коленчатый вал от проворачивания, вставив в балансировочное отверстие его противовеса металлический стержень или штифт, и отверните болты крепления шестерен уравновешивающих валов.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

85. Снимите болты с плоскими шайбами.

86. Подденьте шестерни уравновешивающих валов двумя отвертками и...

87. ...снимите их с валов.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

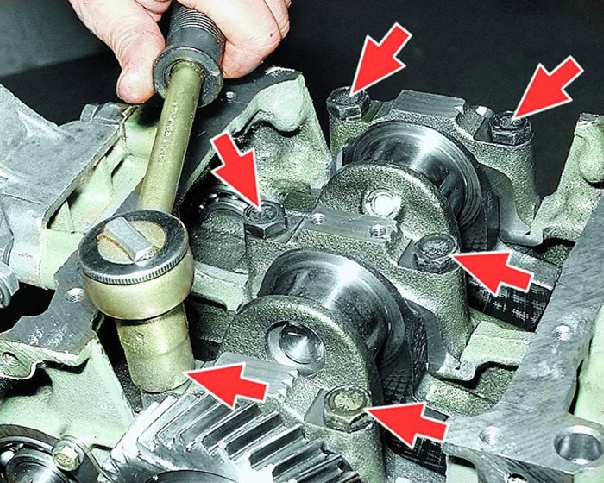

88. Отверните шесть болтов крепления крышек коренных подшипников коленчатого вала (по два болта на каждой крышке) и...

89. ...снимите крышки коренных подшипников и нижние вкладыши.

90. Выньте коленчатый вал из постелей блока цилиндров.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

91. Снимите упорные полукольца коленчатого вала (на среднем коренном подшипнике коленчатого вала) и верхние вкладыши коренных подшипников.

92. Если это необходимо, снимите шпонки с задних концов уравновешивающих валов.

93. При необходимости замены задних подшипников уравновешивающих валов отверните болты крепления упорных пластин и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

94. ...снимите пластины.

95. Выбейте задние подшипники валов из гнезд блока цилиндров, ударяя по уравновешивающим валам через оправку из мягкого металла, и...

96. ...снимите задние подшипники уравновешивающих валов.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

97. Если необходимо заменить передние подшипники, снимите уравновешивающие валы. Для этого снимите стопорные кольца задних подшипников с помощью специальных щипцов...

98. ...выньте уравновешивающие валы из блока цилиндров через гнезда задних подшипников...

99. ...выбейте заглушки передних концов уравновешивающих валов, снимите стопорные кольца и выпрессуйте передние подшипники с помощью оправки (бородка), прилагая усилие к наружным кольцам подшипников.

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

100. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно разожмите замок верхнего компрессионного кольца и снимите его с поршня.

101. Таким же способом снимите нижнее компрессионное кольцо...

102. ...маслосъемные кольца (верхнее и нижнее) и...

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

10.7.1 Ремонт двигателя ВАЗ 1111

103. ...расширитель маслосъемных колец.

104. Если необходимо, с помощью специальной оправки выпрессуйте палец из шатуна. Учтите, что для сборки поршня с шатуном необходимо нагреть верхнюю головку шатуна до температуры 240 °С и нужна специальная оправка для установки поршневого пальца.

105. Выпрессуйте задний сальник коленчатого вала из держателя, подложив под держатель бруски, чтобы не повредить его. Очистите привалочную поверхность держателя к блоку цилиндров от остатков старого герметика.
